چاپگر سه بعدی Artillery Sidewinder X3 Pro (منبع: Fabbaloo)

سری بررسی‌های ما در این هفته به چاپگر سه بعدی Artillery Sidewinder X3 Pro می‌پردازد.

این قسمت اول از یک سری سه قسمتی است، لطفا قسمت های دوم و سوم را بخوانید.

پس زمینه Sidewinder X3 Pro

Artillery3D که با نام Shenzhen Yuntu Chuangzhi Technology Co. LTD در چین نیز شناخته می شود، در حوزه چاپگرهای سه بعدی FFF درجه مصرف کننده نامی برای خود دست و پا کرده است. از زمان آغاز به کار خود در سال 2018، آنها به طور پیوسته در حال تولید سخت افزارهای نوآورانه چاپگرهای سه بعدی بوده اند که سری Sidewinder به عنوان برجسته ترین پیشنهاد آنها برجسته است.

عرضه Sidewinder X1 در سال 2019 توجه بسیاری را به دلیل قابلیت های چشمگیر آن در آن دوره جلب کرد. به سرعت به سال 2023 برسید، و علاقه به عرضه Sidewinder X3 Pro جدید وجود دارد. جامعه فناوری مشتاق است ببیند که Artillery چگونه این جدیدترین مدل را تکامل داده است، به ویژه با توجه به موفقیت و تأثیر پیشینیان خود.

مشخصات و ویژگی های Sidewinder X3 Pro

Sidewinder X3 Pro، یک چاپگر سه بعدی به سبک اسلینگر تخت ساخته شده از اکستروژن های آلومینیومی، از فناوری FFF پشتیبانی می کند و حجم قابل توجهی از ساخت 240x240x260 میلی متر را ارائه می دهد. پلت فرم ساخت آن دارای یک صفحه فولادی فنر مغناطیسی PEI دو طرفه است که توسط یک تخت حرارتی 100 درجه سانتیگراد تقسیم شده است. ترمیم اولیه از طریق چهار پیچ شست، که با یک سیستم 49 نقطه ای کامل تراز خودکار تخت تکمیل می شود، تسهیل می شود. حرکت در تمام محورها به لطف پیچ‌های سربی دو محور z، موتورها و چرخ‌های شکاف V روان است.

بخوان:  Providing Prosthetic Care with 3D Printing « Fabbaloo

این چاپگر مجهز به یک اکسترودر درایو مستقیم دو دنده و یک هاتند تمام فلزی با دمای بالا و قابلیت رسیدن به 300 درجه سانتیگراد است که سازگاری با طیف وسیعی از رشته ها را تضمین می کند. در هسته آن یک مادربرد STM32 بیتی قرار دارد که دارای سیستم عامل مارلین است و اجزای سیستم از طریق کابل‌های FFC به هم متصل هستند. تعامل کاربر از طریق یک صفحه نمایش لمسی تمام رنگی LCD 4.3 اینچی قابل جدا شدن آسان می شود.

از نظر عملکرد، Sidewinder X3 Pro دارای حداکثر سرعت چاپ 300 میلی‌متر بر ثانیه است، اگرچه نتایج بهینه اغلب در محدوده 150-200 میلی‌متر بر ثانیه یافت می‌شود. انتقال داده به چاپگر بدون درز است و توسط کارت MicroSD و کابل USB Type-C پشتیبانی می شود. علاوه بر این، چاپگر شامل یک نگهدارنده قرقره فیلامنت در بالا و یک سنسور تشخیص رشته برای مدیریت کارآمد رشته است.

Sidewinder X3 Pro با ویژگی‌های کاربر پسند، دارای یک نوار نور LED مناسب است که ناحیه ساخت و ساز را روشن می‌کند و یک ایستگاه تمیز کردن نازل خودکار برای سهولت تعمیر و نگهداری. این ویژگی ها به تجربه پرینت سه بعدی کارآمدتر و کارآمدتر کمک می کند.

جعبه گشایی و مونتاژ Sidewinder X3 Pro

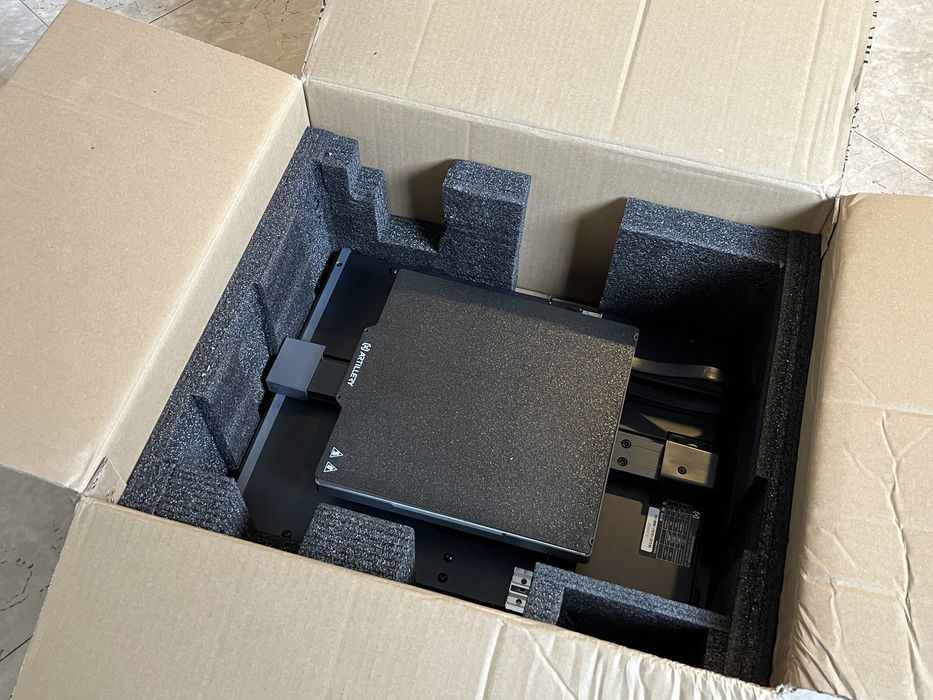

جعبه گشایی چاپگر سه بعدی Artillery Sidewinder X3 Pro (منبع: Fabbaloo)

ورود X3 Pro در یک جعبه مقوایی جامد، معمولی برای محموله‌های چاپگر، پوشانده شده با لایه‌های فوم سفارشی بود. این بسته بندی حیاتی بود، زیرا ما متوجه یک گوشه فرورفته و صدایی در داخل آن شدیم.

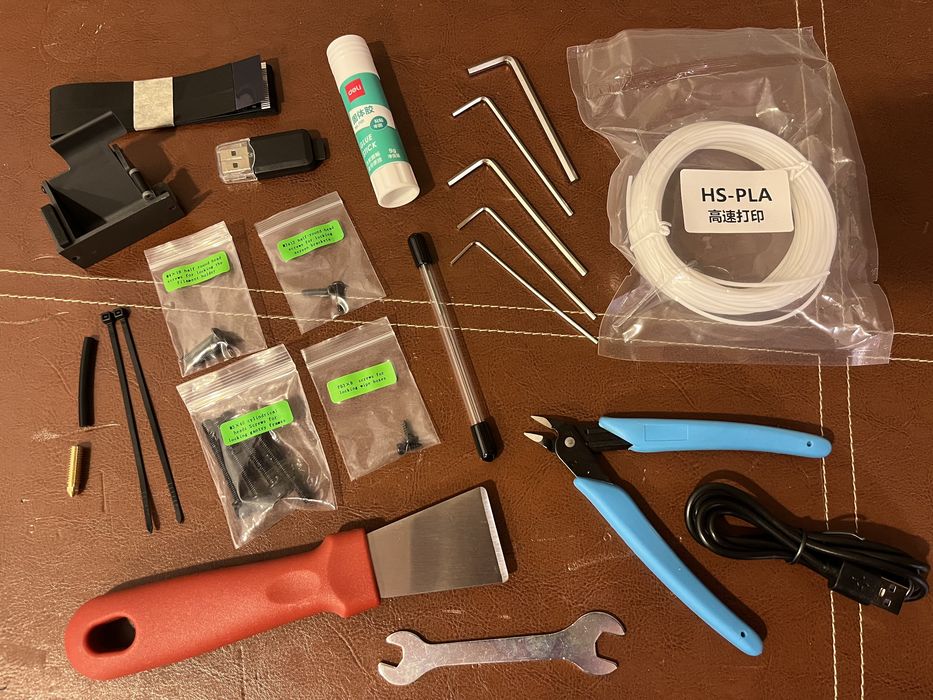

ابزارهای موجود در چاپگر سه بعدی Artillery Sidewinder X3 Pro (منبع: Fabbaloo)

محتویات جعبه پس از باز شدن با دفترچه راهنمای کاربر شروع شد و به دنبال آن قطعات از پیش مونتاژ شده منظم، اقلام مختلف مونتاژ و یک کیسه وسایل اضافی قرار گرفتند. جالب اینجاست که جغجغه یک قطعه کوچک و ترک خورده پرینت سه بعدی، شبیه سطل زباله است که در دفترچه راهنما ذکر نشده است.

بخوان:  مشارکت فرم های پزشکی Mighty Oak برای چاپ مدل های ستون فقرات

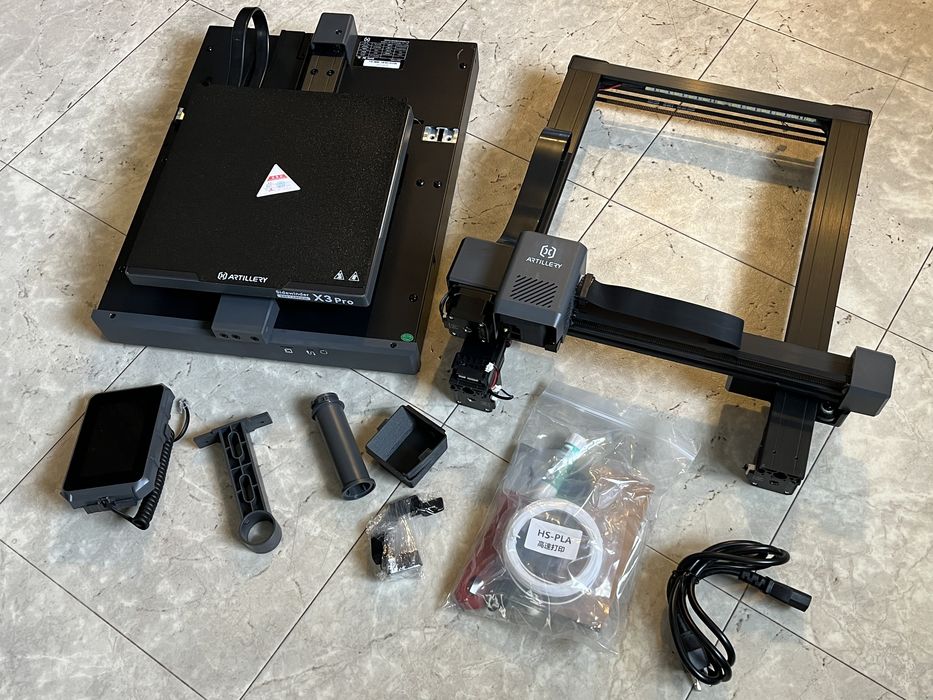

قطعات کلیدی برای مونتاژ چاپگر سه بعدی Artillery Sidewinder X3 Pro (منبع: Fabbaloo)

با چیدمان اجزای X3 Pro، قطعات را برای مونتاژ ارزیابی کردیم. پایه قوی شامل محور Y، صفحه ساخت، منبع تغذیه داخلی و مادربرد بود. دروازه ای دارای محور X، کالسکه و محور Z بود. سایر عناصر عبارتند از صفحه نمایش لمسی LCD، نگهدارنده قرقره، حسگر رشته، سیم برق، و یک کیسه پر شده با یک کابل روبان یدکی، “محافظه پاک کن”، زیپ بند، پیچ، آچار شش گوش، برش کناری، کاردک، سوزن برای مراقبت از نازل، نازل اضافی (منهای آچار)، لوله تفلون برای تعمیر، کابل USB، کارت میکرو اس دی و ریدر، یک نمونه فیلامنت HS-PLA و یک چسب برای چسبندگی تخت. و البته قطعه کوچک و مرموز ترک خورده.

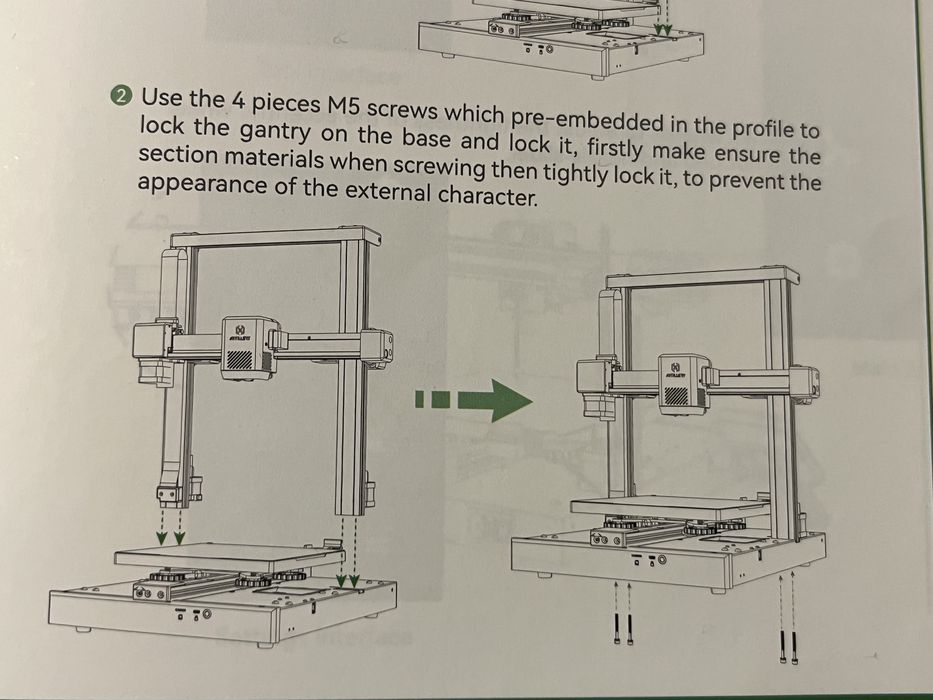

دستورالعمل های عجیب و غریب برای چاپگر سه بعدی Artillery Sidewinder X3 Pro (منبع: Fabbaloo)

پس از بررسی کتابچه راهنمای X3 Pro، با زبان گیج کننده ای مواجه شدیم که برای درک مراحل مونتاژ نیاز به خواندن چندگانه دارد. چنین مسائلی، اگرچه برای کاربران باتجربه ای مانند ما جزئی هستند، اما در کتابچه راهنمای چاپگر رایج هستند، اما می توانند مبتدیان را گیج کنند. تصاویر کمک کردند، اما دستورالعمل های واضح تر برای کاربرانی که برای اولین بار استفاده می کنند بسیار مهم است.

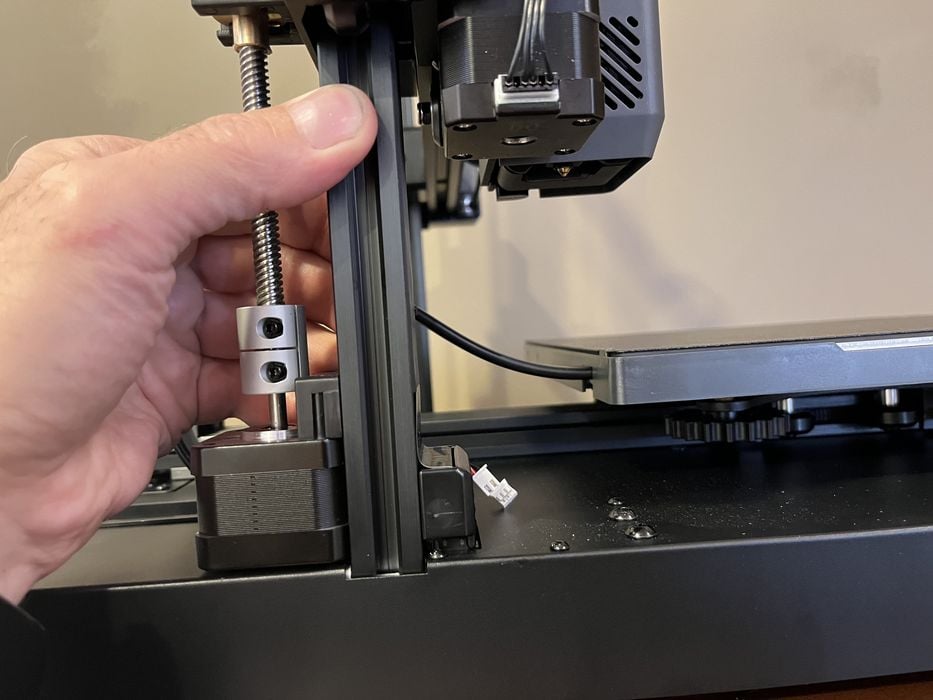

مونتاژ دروازه در چاپگر سه بعدی Artillery Sidewinder X3 Pro (منبع: Fabbaloo)

مونتاژ با یک چالش آغاز شد: اتصال دروازه به پایه. برای راحتی حمل و نقل، محور Z پایین آمد و با یک زیپ محکم شد که نیاز به تنظیم دستی داشت. دفترچه راهنما که محور Z را نشان می دهد، فاقد راهنمایی برای این مرحله است. زیپ را بریدیم و به صورت دستی محور Z را بالا بردیم تا صفحه ساخت پاک شود، سپس دروازه را به پایه وصل کردیم و از تراز مناسب کانکتور برق/داده محور X که توسط پیچ‌های M5 ایمن شده است اطمینان حاصل کردیم.

بخوان:  محققان رباتیک نرم را با محرک های چاپ سه بعدی مینیاتوری تقویت می کنند

ابهام بیشتر در مورد نصب قرقره و براکت ال سی دی به وجود آمد، زیرا دستورالعمل های M5 به جای تعیین اندازه صحیح پیچ ها، دستورالعمل های M5 را تکرار می کرد. با این حال، کیسه های پیچ به طور مفید برچسب گذاری شدند.

یک عقبگرد جزئی در هنگام نصب حسگر فیلامنت رخ داد، که ما را ملزم کرد که یک پیچ نگهدارنده قرقره را برای اتصال براکت سنسور تغییر مکان دهیم.

دستورالعمل های تنظیم محور Z برای چاپگر سه بعدی Artillery Sidewinder X3 Pro (منبع: Fabbaloo)

آخرین مراحل مونتاژ X3 Pro شامل تنظیم محور Z است.

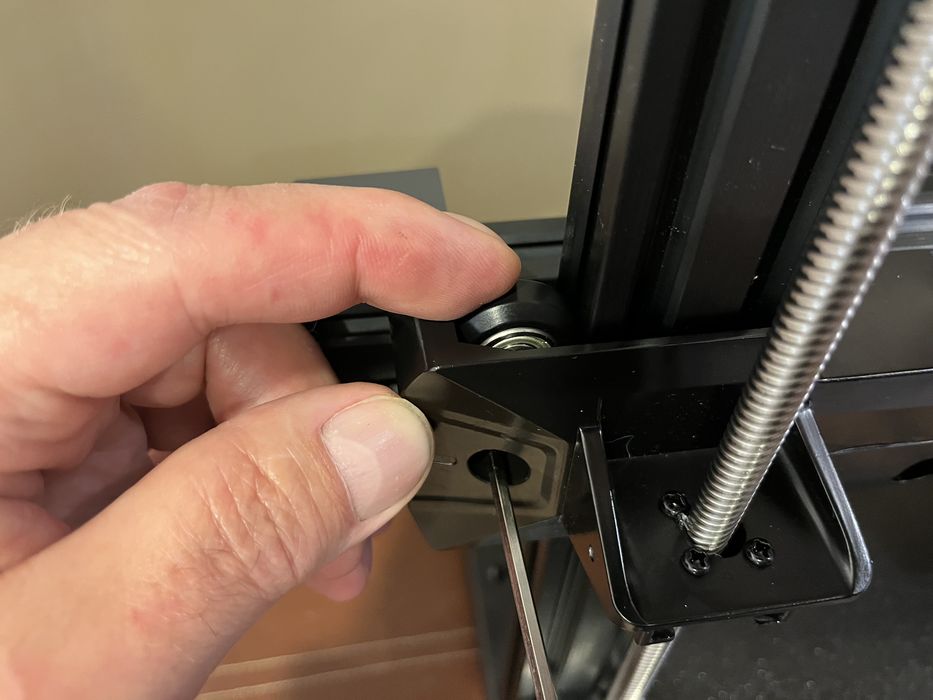

تنظیم محور Z در چاپگر سه بعدی Artillery Sidewinder X3 Pro (منبع: Fabbaloo)

دستورالعمل‌های شل کردن و سفت کردن مجدد پیچ‌ها در مجموعه‌های جانبی محور Z به سرعت مشکل تراز چرخ‌ها را حل کرد و مکانیسم‌های فنری را پیشنهاد کرد.

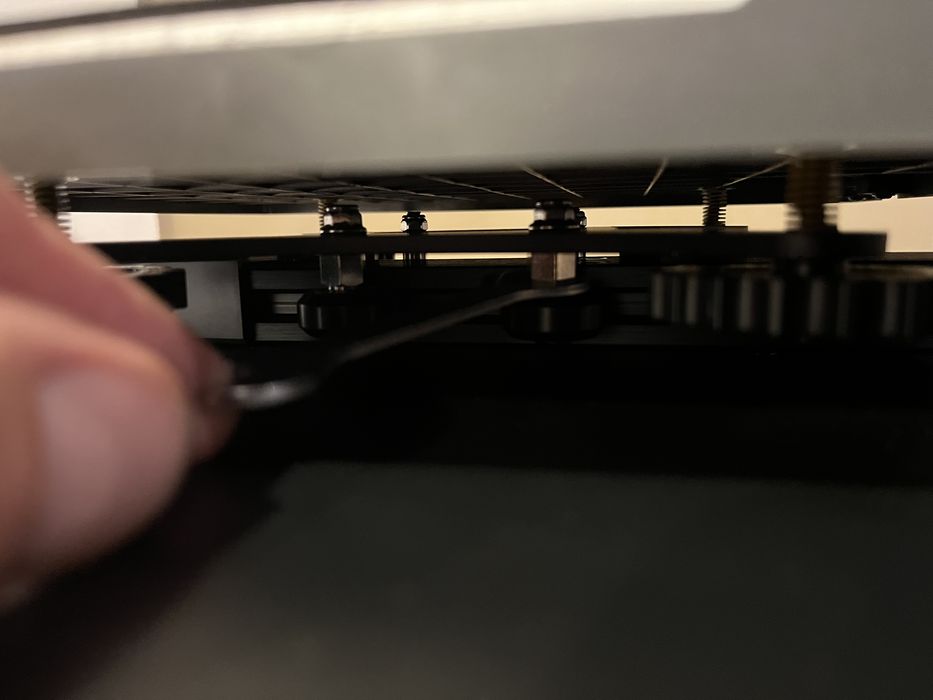

سفت کردن مهره های غیرعادی چاپگر سه بعدی Artillery Sidewinder X3 Pro (منبع: Fabbaloo)

در مرحله بعد، ما با تکان خوردن محور Y مقابله کردیم که به دلیل حمل و نقل کاملاً مشخص بود. سفت کردن مهره های غیرعادی این مشکل را برطرف کرد، اگرچه در کتابچه راهنمای نیاز به انجام این کار ذکر نشده است. همچنین مراحل استفاده از زیپ‌پیچ‌ها و اتصال کابل‌های داده و برق که به آن‌ها پرداختیم، حذف شد.

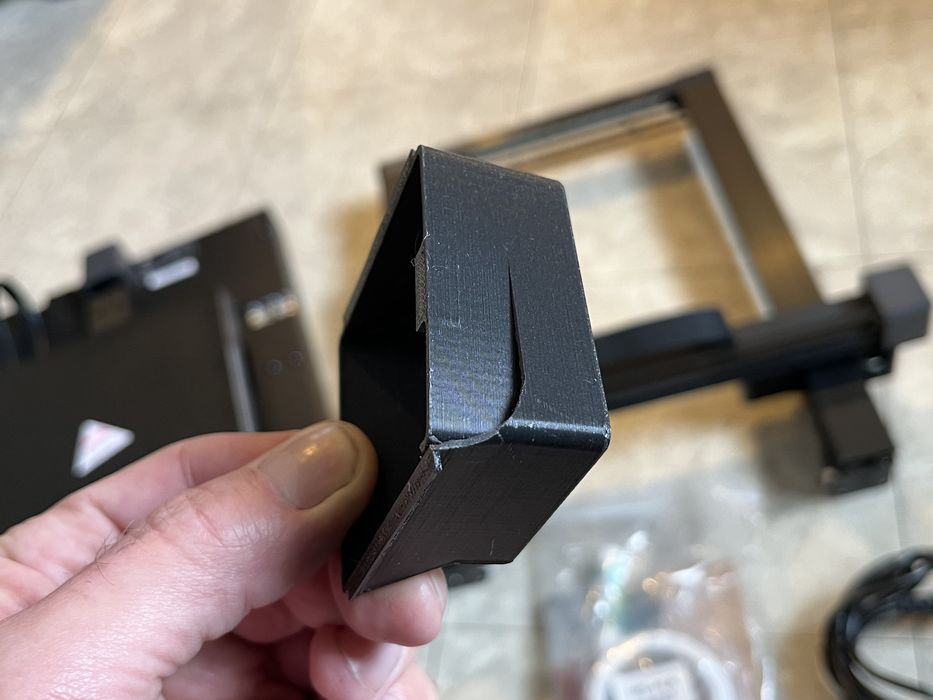

قطعه شکسته مرموز همراه با چاپگر سه بعدی Artillery Sidewinder X3 Pro (منبع: Fabbaloo)

سپس توجه ما به سطل اسرارآمیز از پیش چاپ شده معطوف شد.

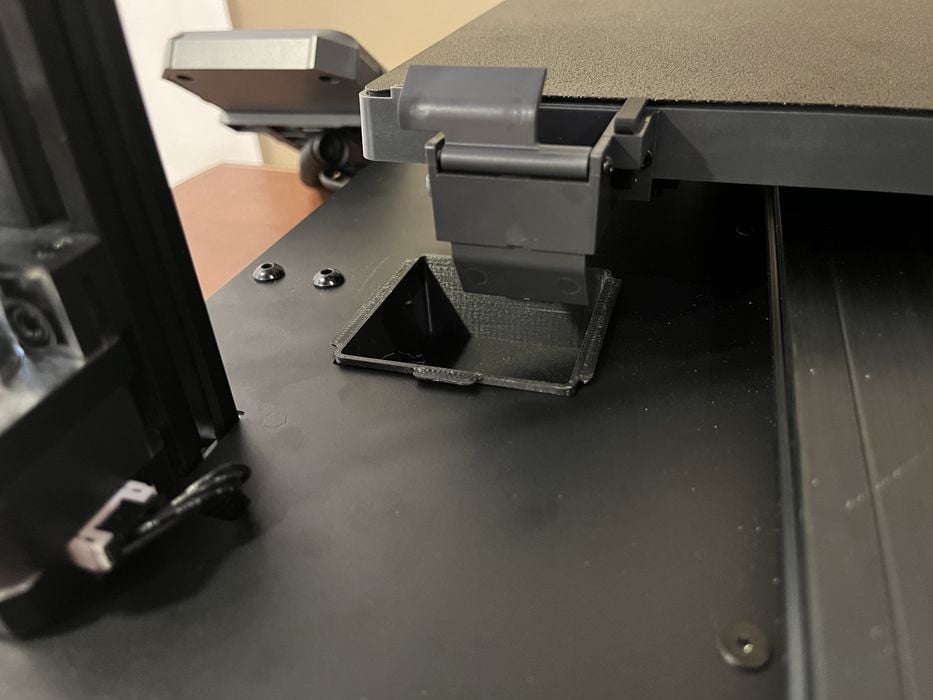

Catch bin نصب شده روی چاپگر سه بعدی Artillery Sidewinder X3 Pro (منبع: Fabbaloo)

کاملاً در سوراخی در پایه چاپگر قرار می گیرد که احتمالاً به عنوان سطل جمع کننده برف پاک کن نازل عمل می کند. خوشبختانه ترک کوچکی که داشت بر عملکرد آن تأثیری نداشت.

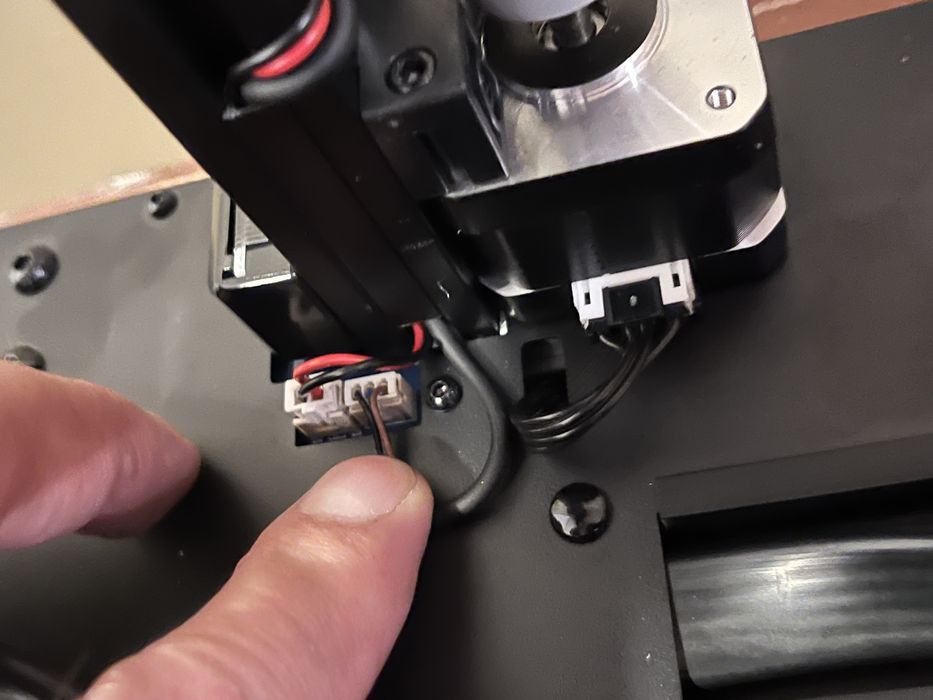

کابل کشی چاپگر سه بعدی Artillery Sidewinder X3 Pro (منبع: Fabbaloo)

پس از اطمینان از اینکه کابل نواری به اکسترودر به درستی قرار گرفته است، پوشش محافظ صفحه LCD را برداشتیم و کلید ولتاژ برق مخفی را بررسی کردیم، هیچ کدام را پیدا نکردیم. با روشن کردن پرینتر، برای کالیبراسیون آماده شد و پایان سفر مونتاژ ما را نشان داد.

این قسمت اول از یک سری سه قسمتی است، لطفا قسمت های دوم و سوم را بخوانید.
