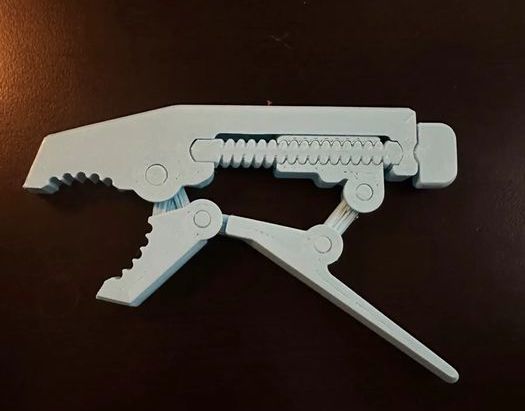

دستگیره های گیره پرینت سه بعدی (منبع: Printables)

منتخب این هفته، Vise Grips چاپ سه بعدی توسط آدام کوک است.

من همیشه به دنبال مدل های چاپ در محل هستم، و این مطمئنا یکی از آن هاست. چیست؟ این دقیقاً مطابق صورت حساب است، مجموعه ای از گیره های گیره، یکی از مفیدترین موارد در جعبه ابزار سخت افزاری هر کسی.

در اینجا ما یک سیستم مکانیکی نسبتاً پیچیده داریم که توسط کوک به دقت طراحی شده است تا در یک تکه چاپ شود و به محض برداشتن از روی صفحه چاپ آماده استفاده شود.

روش بسیار جالبی در این مدل برای دستیابی به چاپ در محل استفاده شده است. یکی از عناصر پیچیده‌تر طراحی، نیاز به یک میله نخی است که فک‌ها را بازتر یا باریک‌تر می‌کند. چاپ یک میله از این نوع معمولاً باید به صورت عمودی انجام شود تا بتوان نخ هایی را روی کل سطح ایجاد کرد.

اگر می‌خواهید شکل میله را چاپ کنید، به انبوهی از ساختارهای تکیه‌گاه نیاز دارید که کاملاً صافی نخ‌ها را به هم می‌زند.

دستگیره های گیره پرینت سه بعدی (منبع: Printables)

کوک چگونه بر این مسئله غلبه می کند؟ روش این بود که یک طرف میله رزوه دار را صاف کنید، همانطور که اگر دقت کنید در تصاویر بالا می بینید. از نظر مکانیکی، این همچنان کار می‌کند: میله رزوه‌دار همچنان می‌تواند مکانیسم را بچرخاند و حرکت دهد، حتی اگر بخشی از میله صاف باشد. حتی بهتر از آن، این بدان معناست که هیچ ماده پشتیبانی برای میله مورد نیاز نیست. درخشان!

در اینجا یک احتیاط وجود دارد: شما یک ابزار را در پلاستیک چاپ خواهید کرد، نه فلز، بنابراین هیچ راهی وجود ندارد که این ابزار چیزی نزدیک به قدرت یک گیره واقعی داشته باشد.

بخوان:  Helixx Unveils 3D Printed Commercial Vehicle

من بسیاری از ابزارهای مشابه این را چاپ کرده ام، از جمله یک vice، و متوجه شدم که به دلیل شکنندگی PLA، تمایل به شکستن نسبتاً آسانی دارند. کوک توصیه می کند که محیط را به کار چاپ اضافه کنید، شاید تا ده. این می تواند جسم را بسیار نزدیک به کاملاً جامد کند.

روش دیگر چاپ گیره های گیره در ماده ای غیر از PLA است. ABS و ASA به ذهن متبادر می شوند، زیرا قوی تر از PLA در نظر گرفته می شوند. با این حال، آن‌ها از این جهت «قوی‌تر» هستند که وقتی تحت تأثیر قرار می‌گیرند مقداری «دادن» دارند. اما این چیزی نیست که شما در یک ابزار دقیق می خواهید. خم شدن مورد نظر نیست.

در عوض شما ماده ای می خواهید که قوی باشد اما در عین حال بسیار سخت باشد. PLA مانند آن است، اما بیش از حد شکننده است. همچنین اگر به مدت طولانی در آفتاب بماند نرم می شود.

ماده ایده آل برای این ممکن است یک ماده PETG-CF باشد، جایی که فیبر کربن تعبیه شده باعث می شود دستگیره ها بسیار سخت و در برابر ترک خوردن مقاوم شوند. من بسیاری از اشیاء CF را چاپ کرده ام، و این تکان دهنده است که چقدر می توانند سخت و قوی باشند.

توصیه من: گیره های گیره را با استفاده از مواد CF چاپ کنید و ممکن است به ابزاری دست پیدا کنید که عملاً می توانید در بسیاری از موقعیت ها از آن استفاده کنید.

از طریق قابل چاپ
