VoxelFill یکی از جذاب ترین ویژگی های جدید برش است که در سال های اخیر دیده ایم.
ویژگی جدید توسط Create it REAL و AIM3D در یک تلاش مشترک توسعه یافته است.
Create it REAL یک شرکت دانمارکی است که در فناوری برش برای چاپ سه بعدی تخصص دارد. آنها چندین ویژگی جالب را در نرم افزار REALvision خود معرفی کرده اند که اغلب با چاپگرهای سه بعدی صنعتی و حرفه ای همراه است.
AIM3D، مستقر در آلمان، تولید کننده پرینترهای سه بعدی صنعتی با استفاده از فرآیند FGF است. چاپ سه بعدی پلت هنگام چاپ قطعات بزرگ بسیار جذاب است، زیرا هزینه مواد بسیار ارزان تر است.
VoxelFill چیست؟ هنگام چاپ با استفاده از فرآیندهای FFF یا FGF دنباله زیر را تصور کنید:
- با قرار گرفتن لایه ها، فضای خالی در داخل قطعه ایجاد می شود. این معمولاً با پر کردن پراکنده اتفاق می افتد
- در نهایت لایه ها در بالای فضای خالی شروع به همگرایی می کنند
- درست قبل از اینکه فضای خالی با لایه نهایی بسته شود، هد چاپ مستقیماً روی فضای خالی حرکت می کند
- سپس اکسترودر فضای خالی پر از مواد را پمپ می کند
- فضای خالی مهر و موم شده و هد چاپ برای تکمیل کار چاپ به راه خود ادامه می دهد
- این روند برای هر فضای خالی در قطعه تکرار می شود و به طور قابل توجهی آن را تقویت می کند
این VoxelFill است: به طور کامل جاهای خالی یک کار چاپ را پر می کند.
صبر کنید، می‌پرسید، “چرا فقط قطعه را با پر کردن 100٪ پرینت نمی‌کنید؟”
این یک سوال عالی است و پاسخ آن مربوط به چسبندگی لایه است. ضعیف ترین قسمت هر چاپ سه بعدی بین لایه ها است. در حالی که مواد اکسترود شده به شدت با خود پیوند می‌یابند، پیوند آن با لایه قبلی چندان خوب نیست زیرا لایه قبلی تا حدودی سرد شده است.
به همین دلیل است که بیشتر چاپ های سه بعدی تمایل دارند در امتداد خطوط لایه شکسته شوند: این ضعیف ترین نقطه است.

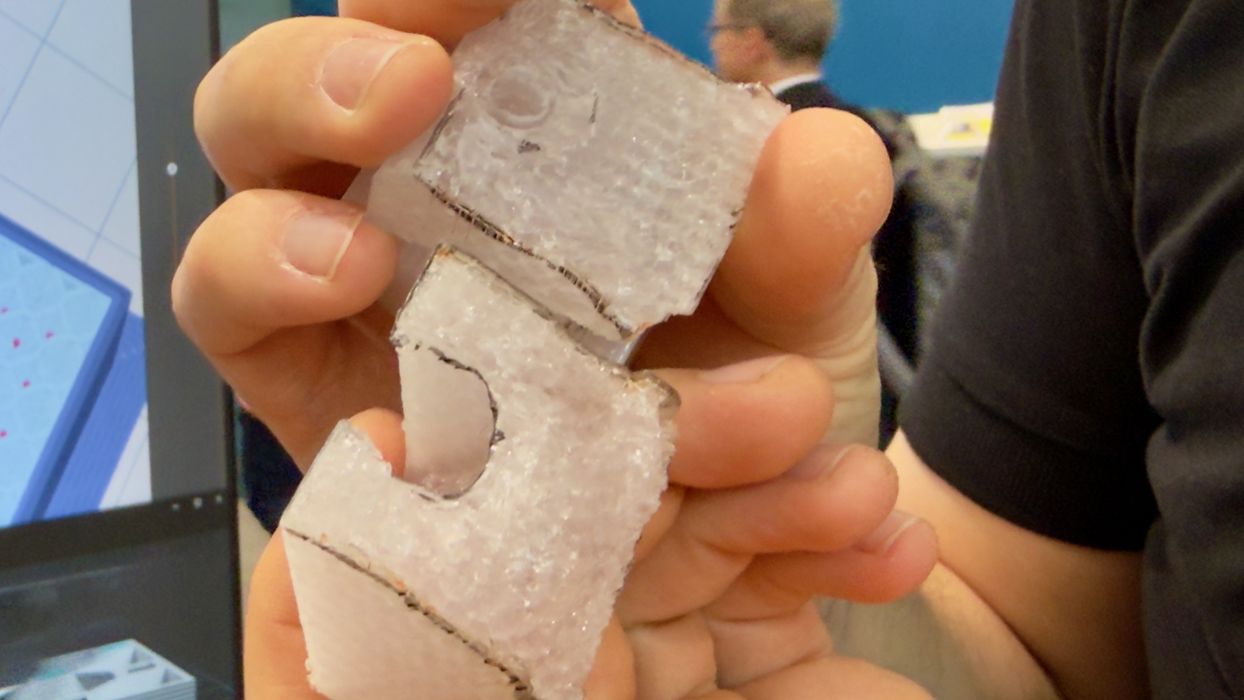

VoxelFill این مشکل را به طور کامل برطرف می کند زیرا “dump” در حفره ها یک لایه نیست. این یک منطقه 100٪ به هم پیوسته از مواد است که به شدت از طریق چندین لایه به خود متصل می شود. این باعث می شود که قطعات در محور Z بسیار قوی تر شوند.
هنگام استفاده از مواد تقویت شده با الیاف حتی قوی تر است. به طور معمول وقتی از فیلامنت تزریق شده با فیبر کربن استفاده می شود، می تواند قطعات را بسیار قوی تر کند. با این حال، همانطور که این ماده از نازل عبور می کند، الیاف کربن خرد شده تمایل دارند با جریان مواد هماهنگ شوند. این برای قطعات قوی کمتر بهینه است.
هنگام استفاده از فیبر کربن – یا هر ماده تقویت شده با الیاف – با VoxelFill، الیاف در هنگام پر کردن فضاهای خالی به طور تصادفی جهت گیری می شوند. این باعث می‌شود که این قطعات حتی قوی‌تر شوند و به قطعات قالب‌گیری شده نزدیک‌تر شوند. با توجه به Create it REAL، این قطعات تقریباً 80 درصد استحکام قطعات تزریقی خالص را دارند.

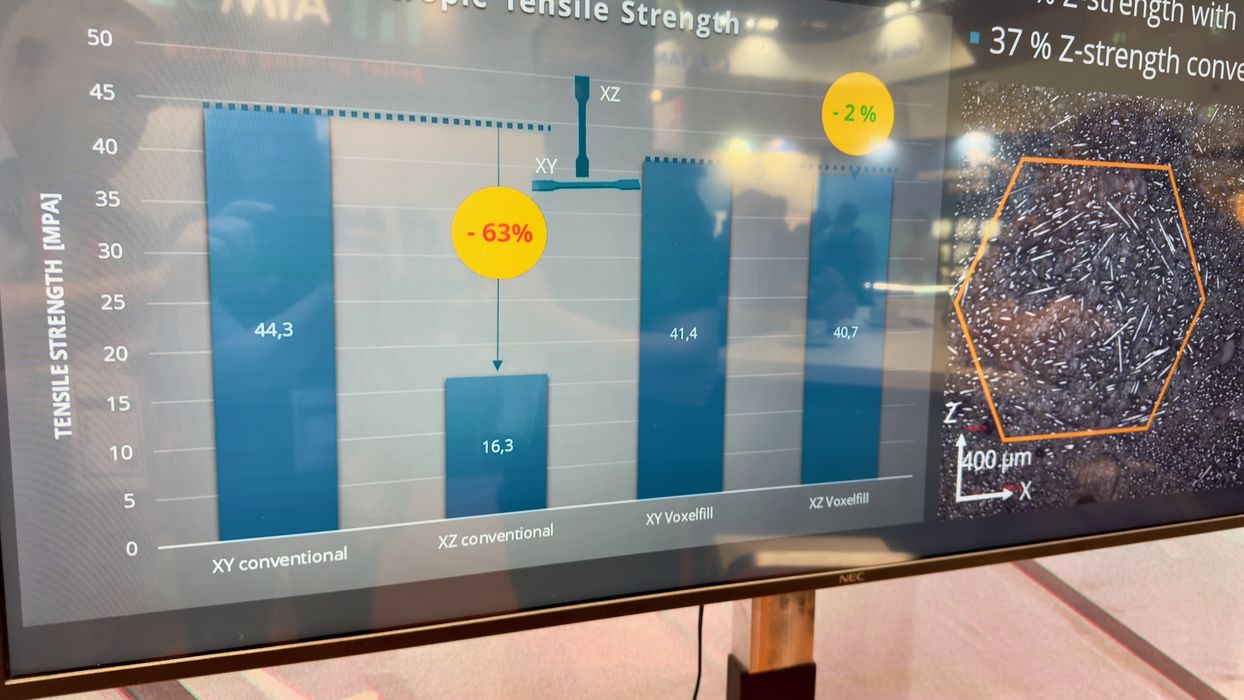

در این نمودار، AIM3D قدرت XZ را تقریبا برابر با قدرت XY اندازه گیری کرده است، به این معنی که قطعات اساساً همسانگرد هستند. این کاملاً متفاوت از دو ستون سمت چپ است که تفاوت معمولی بین قدرت XY و XZ را نشان می دهد.
این همکاری چگونه شکل گرفت؟ به نظر می رسد که AIM3D از حدود سال 2020 یک حق ثبت اختراع در مورد این مفهوم داشته است. با این حال، آنها یک تولید کننده چاپگرهای سه بعدی هستند و تخصص لازم برای پیاده سازی این مفهوم را ندارند.
آنها با Create it REAL که یک شرکت نرم افزاری برش است که به ایجاد ویژگی های غیرعادی برای مشتریان عادت کرده است، شریک شدند. حتی بهتر از آن، اسلایسر REALvision از قبل قابلیت فوم قابل برنامه ریزی را دارد، جایی که فضای خالی با اندازه قابل پیش بینی ایجاد می شود. به نظر می رسد که توسعه ویژگی VoxelFill در بالای کدهای موجود نسبتاً ساده بود.
در حال حاضر، AIM3D تنها سازنده چاپگرهای سه بعدی است که VoxelFill را از طریق نرم افزار برش REALvision همراه خود ارائه می دهد. همه ماشین‌های AIM3D اکنون به این ویژگی دسترسی دارند که نیازی به تغییر سخت‌افزاری ندارد: همه اینها با نازل‌های استاندارد FGF/FFF اتفاق می‌افتد.
آیا VoxelFill می تواند در سایر نرم افزارهای برش ظاهر شود؟ این امکان وجود دارد، همانطور که AIM3D، صاحبان پتنت، به ما گفت که آنها “باز برای بحث هستند” و در Formnext هفته گذشته آنها “علاقه قابل توجهی” از طرف های دیگر ناشناس داشتند.
به دلیل ماهیت تجاری و پتنت های VoxelFill، بعید است که بتواند به هیچ یک از ابزارهای برش متن باز، از جمله UltiMaker Cura، PrusaSlicer، OrcaSlicer و غیره راه پیدا کند. رویکردی که ممکن است برای آن ابزارها منبع باز باشد.
