بررسی ما از Elegoo Jupiter SE با نرم افزار، نتایج چاپ و افکار نهایی به پایان می رسد.

این قسمت سوم از یک سری سه قسمتی است، لطفا قسمت های یک و دو را بخوانید.

نرم افزار Elegoo Jupiter SE


با اولین چاپ موفق ما، تمرکز خود را به برش دادن مدل های خودمان تغییر دادیم. مرحله بعدی نصب نرم افزار ارائه شده بر روی کارت USB بود. ما Chitubox 1.9.6 Beta01 را انتخاب کردیم، زیرا جایگزین، Voxeldance Tango، تنها یک نسخه آزمایشی بود.

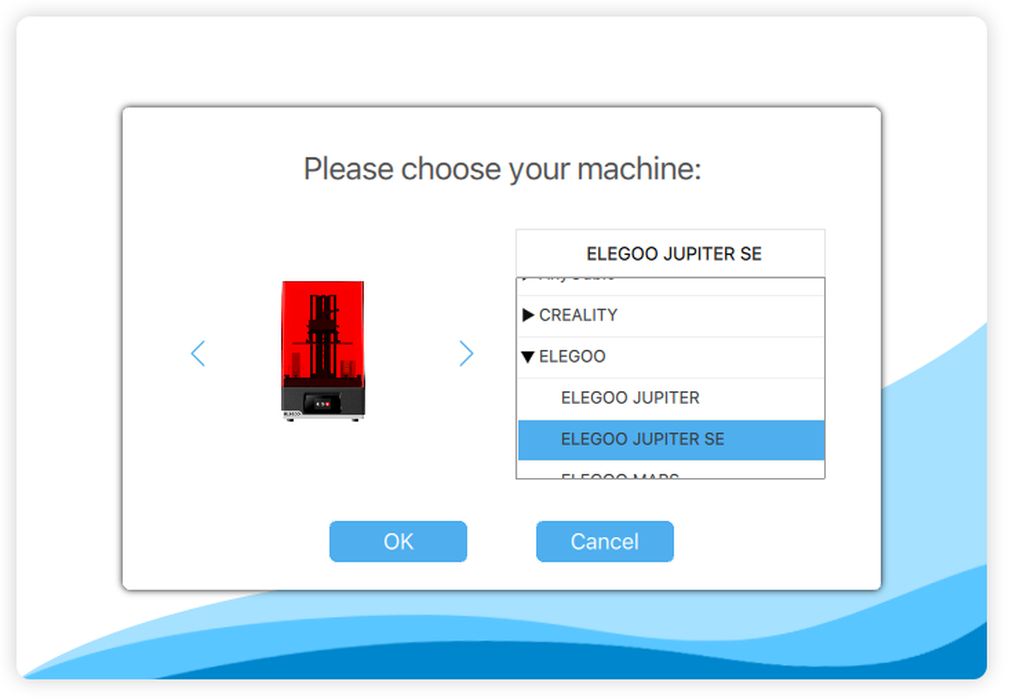

فرآیند نصب چیتوباکس روان بود و خوشبختانه شامل یک نمایه از پیش تعیین شده برای Jupiter SE بود که ما فوراً آن را به عنوان چاپگر پیش فرض خود تنظیم کردیم.

کتابچه راهنمای Elegoo راهنمایی زیادی در مورد استفاده از برش دهنده ارائه نکرده است، اما آشنایی ما با Chitubox باعث شده است که این مشکل به وجود نیاید. نرم افزار کاربر پسند و ساده است. وظیفه اصلی بارگذاری یک مدل و در صورت لزوم تنظیم جهت آن بود. این امر برای به حداقل رساندن مناطق مسطح بزرگ روی چاپ مهم است، زیرا جدا کردن آنها از کف مخزن می تواند چالش برانگیز باشد.


در مرحله بعد، ما به تب Supports رفتیم تا ساختارهای پشتیبانی لازم برای اشیاء پیچیده را ایجاد کنیم. ویژگی پشتیبانی خودکار Chitubox برای ایجاد اکثر ساختار پشتیبانی کاملاً مفید است. با این حال، افزودن پشتیبانی های اضافی به صورت دستی همیشه تمرین خوبی است. این تضمین می کند که مدل به اندازه کافی پشتیبانی می شود و هر قسمتی که توسط الگوریتم پشتیبانی خودکار از قلم افتاده است، پوشش داده می شود. این رویکرد به دستیابی به بهترین نتایج چاپ به ویژه برای طرح های پیچیده کمک می کند.


اولین مدل خود برش ما چاپ کالیبراسیون “validation_matrix_V2.200701” بود. این مدل خاص به گونه‌ای طراحی شده است که مستقیماً روی صفحه ساخت و بدون هیچ گونه پشتیبانی چاپ شود، با استفاده از تنظیمات پیش‌فرض اسلایسر به عنوان خط پایه. ما به سرعت مدل را برش دادیم، آن را در حافظه USB ذخیره کردیم و چاپ را در Jupiter SE شروع کردیم. تکمیل چاپ طولی نکشید، و ما خوشحال شدیم که آن را با سطح بالایی از جزئیات به پایان رساندیم – یک شروع امیدوارکننده!

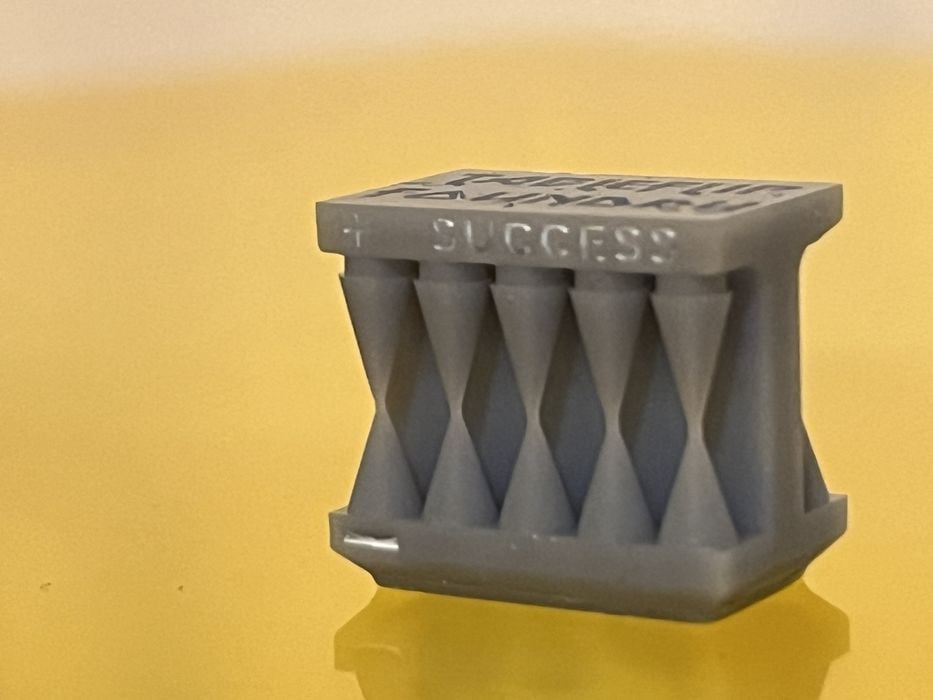

بعدی چاپ “مخروط کالیبراسیون” بود. این آزمایش ساده برای تعیین زمان نوردهی صحیح برای رزین بسیار مهم است. اگر کمتر در معرض قرار گیرند، مخروط‌های سمت “موفقیت” به هم نمی‌رسند. اگر بیش از حد نوردهی شود، مخروط‌های سمت «شکست» در زمانی که نباید لمس می‌شوند.

بخوان:  The Proposal to Add Recycling Stamps « Fabbaloo

پس از بررسی پرینت تکمیل‌شده، متوجه شدیم که مخروط‌ها به‌طور مناسبی فقط در سمت موفقیت لمس می‌شوند. این نشان می‌دهد که تنظیمات نوردهی ما از همان ابتدا به صورت نقطه‌ای بوده و مزیت استفاده از رزین خود سازنده را برجسته می‌کند.

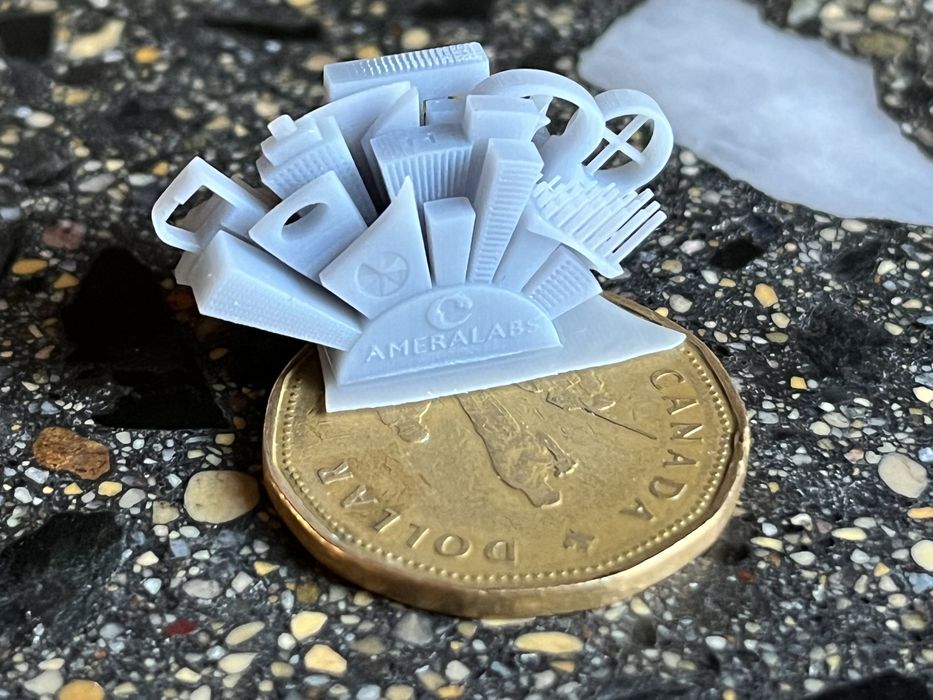

چاپ کالیبراسیون نهایی ما “Amerilabs_town_V2” بود. نتیجه استثنایی بود و سطح بالایی از جزئیات را به نمایش گذاشت. این تأیید کرد که چاپگر به طور دقیق کالیبره شده است. با انجام موفقیت آمیز این آزمایشات، ما اکنون کاملاً آماده بودیم تا پروژه های چاپی جاه طلبانه و واقعی تر را آغاز کنیم.

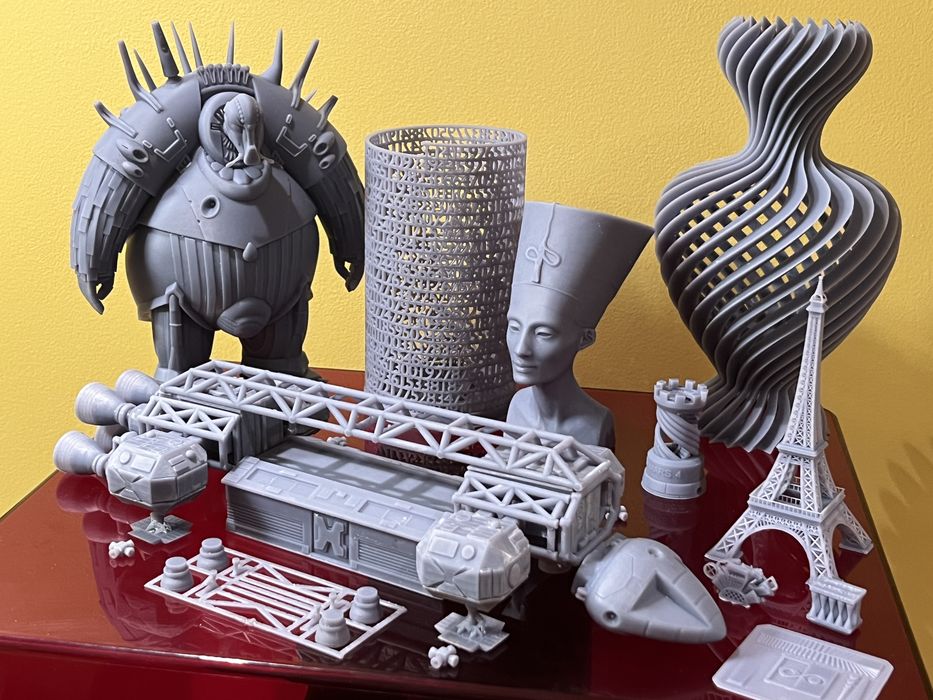

نتایج چاپ Elegoo Jupiter SE


در طول بررسی خود از Jupiter SE، ارتفاع لایه را روی 0.05 میلی متر تنظیم کردیم تا قابلیت های آن را به طور کامل ارزیابی کنیم. اولین پروژه جاه طلبانه ما مدل برج ایفل بود. زمان تخمینی چاپ برای 2420 لایه 7 ساعت و 16 دقیقه بود، اما در واقع تکمیل آن 8 ساعت و 11 دقیقه طول کشید.


چاپ نهایی جزئیات باورنکردنی را بدون افتادگی به نمایش گذاشت و یک ماکت تقریباً عالی را ارائه داد. تنها مشکل جزئی، بریدگی جزئی در پای پایه بود که در حین برداشتن از صفحه ساخت رخ داد. این نشان داد که تنظیم نوردهی لایه اول ما مؤثر بود.

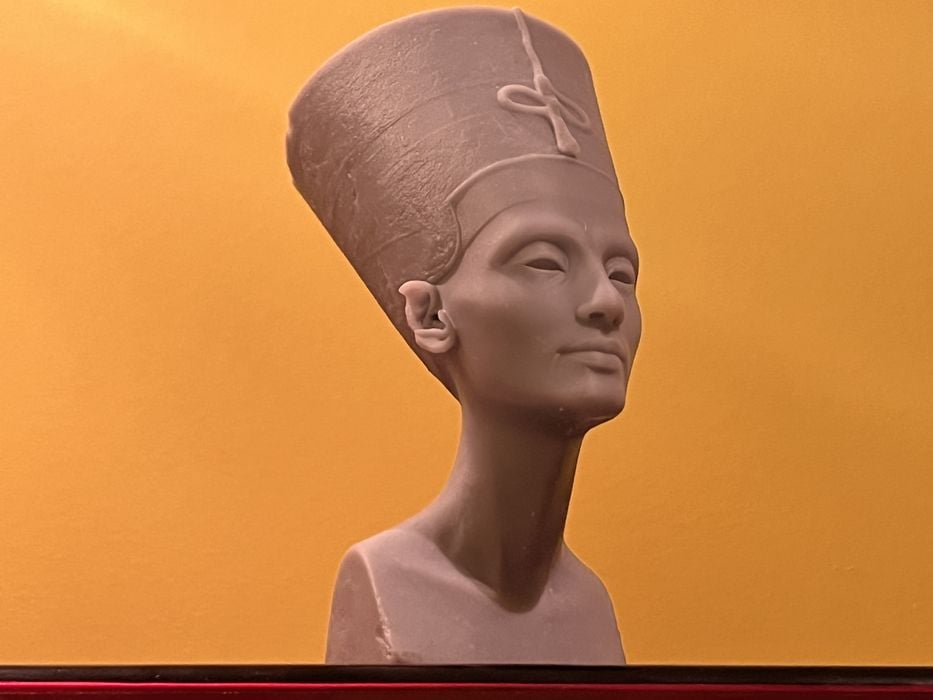

مدل بعدی ما یک کپی از نفرتیتی بود که به ساختارهای پشتیبانی نیاز داشت. ما مدل را چرخاندیم، سوراخ‌های زهکشی را برای جلوگیری از مکش ایجاد کردیم، و پشتیبان‌های خودکار تولید کردیم، آنها را به صورت دستی تنظیم کردیم تا از چاپ موفق مطمئن شویم. زمان تخمینی ساخت 8 ساعت و 31 دقیقه بود، اما 9 ساعت و 38 دقیقه طول کشید. ما متوجه شدیم که هر چه مدت زمان چاپ طولانی تر باشد، اختلاف بین زمان چاپ تخمینی و واقعی بیشتر است.

این یک نگرانی عمده نبود، اگرچه برنامه چاپ ما را کمی تحت تأثیر قرار داد. چاپ کامل Nefertiti ما را با جزئیات شگفت انگیز خود تحت تأثیر قرار داد. پایه‌های 0.30 میلی‌متری با نوک کروی، مدل را در حین چاپ محکم نگه می‌داشتند و به راحتی جدا می‌شدند و کمترین علائم را روی سطح باقی می‌گذاشتند.

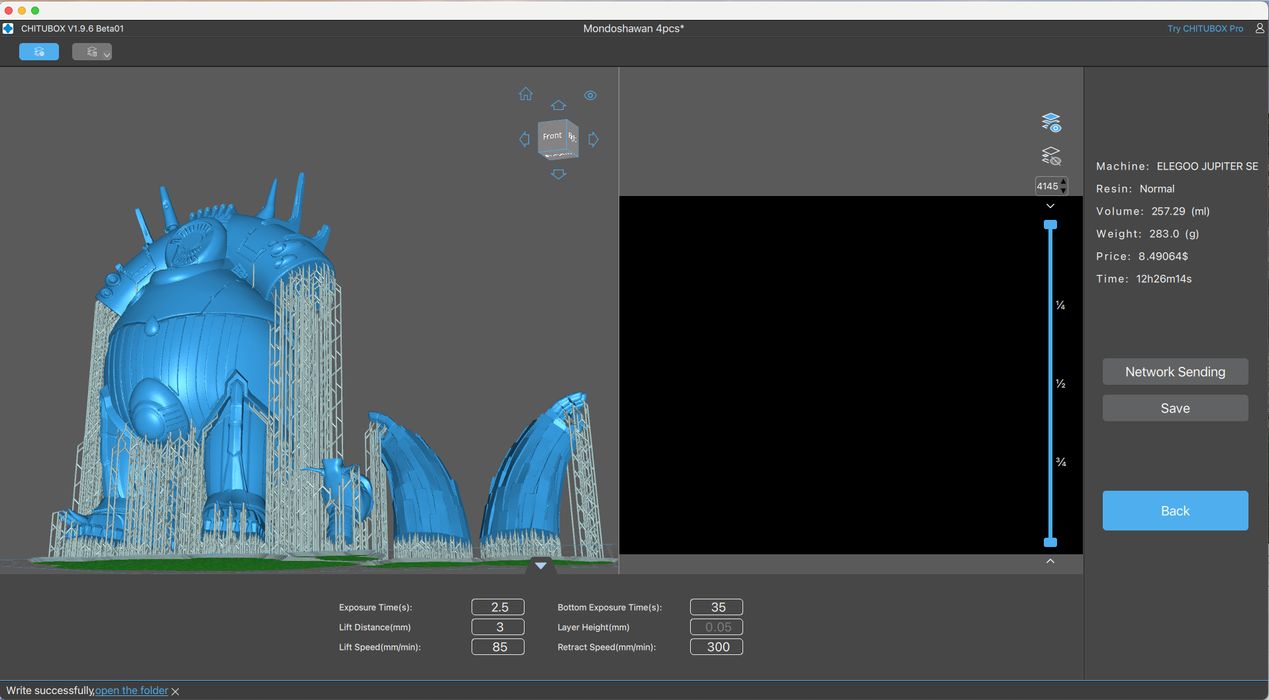

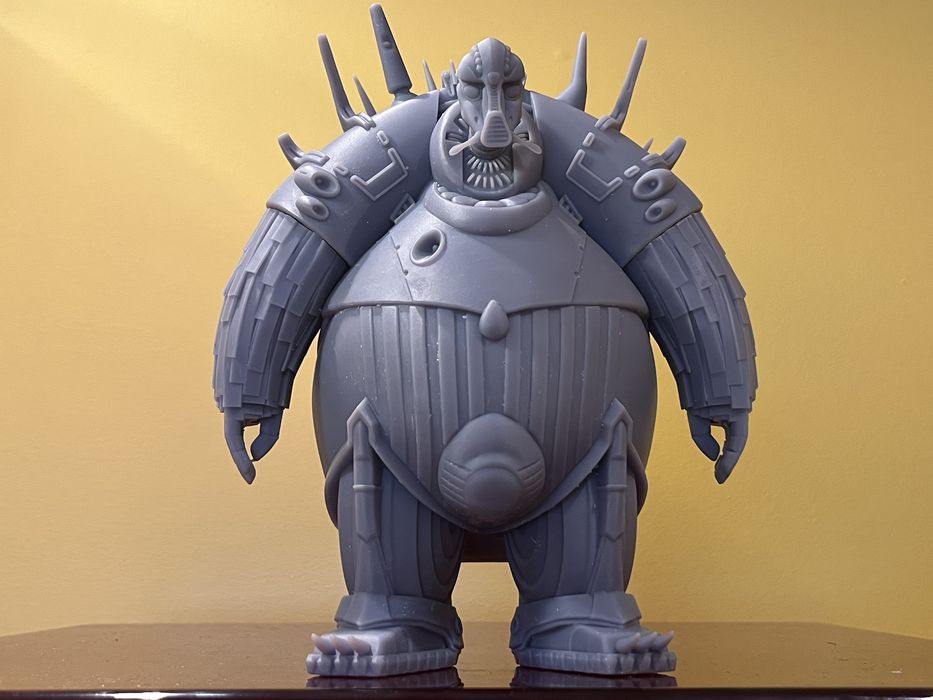

مدل Mondoshawan قابل توجه تر بود و 283 گرم رزین مصرف می کرد و 14 ساعت و 10 دقیقه طول کشید تا چاپ شود. کیفیت استثنایی بود و با وجود چاپ چند قسمتی، هیچ شکستی را تجربه نکردیم. ساپورت ها دوباره به راحتی برداشته می شدند و به حداقل تمیزکاری نیاز داشتند. هر چهار قطعه بدون درز با استفاده از چسب فوق العاده مونتاژ شدند.

بخوان:  Design of the Week: Robot Gripper « Fabbaloo

کاوش ما در مورد قابلیت‌های Jupiter SE با برج پای، مدلی ظریف‌تر، ادامه یافت. این چاپ بی عیب و نقص بود، به طرز چشمگیری مستقیماً روی پلت فرم بدون هیچ گونه پشتیبانی اجرا شد.

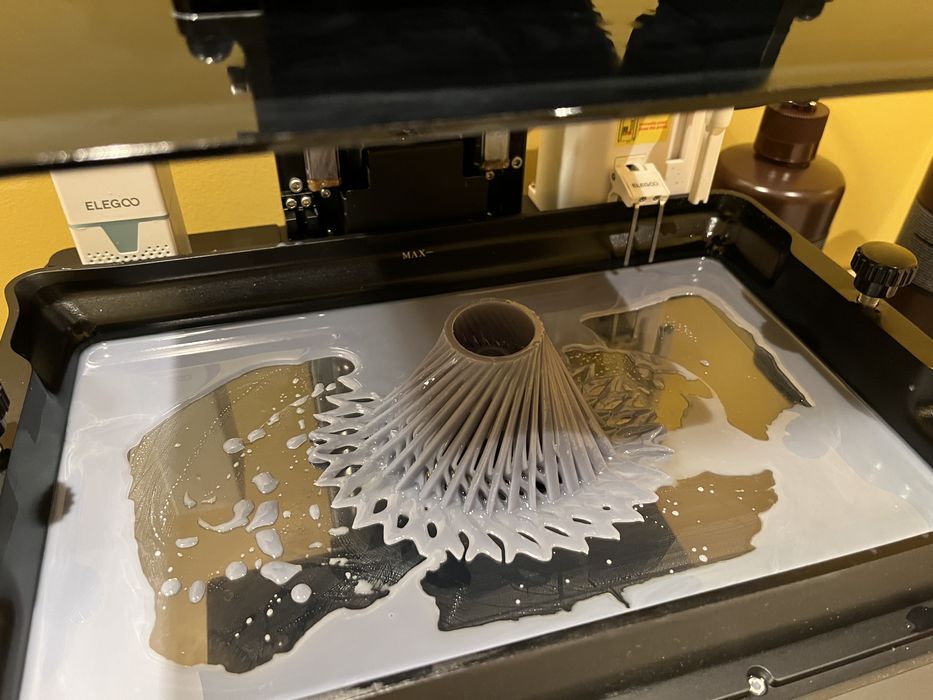

مدل بعدی که ما امتحان کردیم گلدان بادبزن بود که متأسفانه تنها شکست ما در طول بررسی بود. این به دلیل عملکرد چاپگر نبود، بلکه به دلیل هندسه مدل بود. چیزی که به نظر می رسید یک پایه جامد باشد در واقع یک لایه منفرد بر روی یک فضای خالی بود که پشتیبانی های ما را که به دقت قرار داده شده بود بی اثر می کرد. این تجربه به عنوان یک درس ارزشمند برای بررسی کامل مدل ها قبل از چاپ عمل کرد.


با این حال، این اشتباه فرصتی را برای آزمایش ویژگی بازیافت رزین خودکار چاپگر فراهم کرد. ما لوله تغذیه را در حالی که به پایین مخزن فرود می‌آمد، مشاهده کردیم، و به طور موثر تمام رزین را استخراج می‌کرد و آن را به داخل بطری پمپ می‌کرد. این ویژگی فرآیند پاک کردن پرینت شکست خورده از غشای مخزن را بسیار ساده کرد و راحتی و کارایی این سیستم را به نمایش گذاشت.

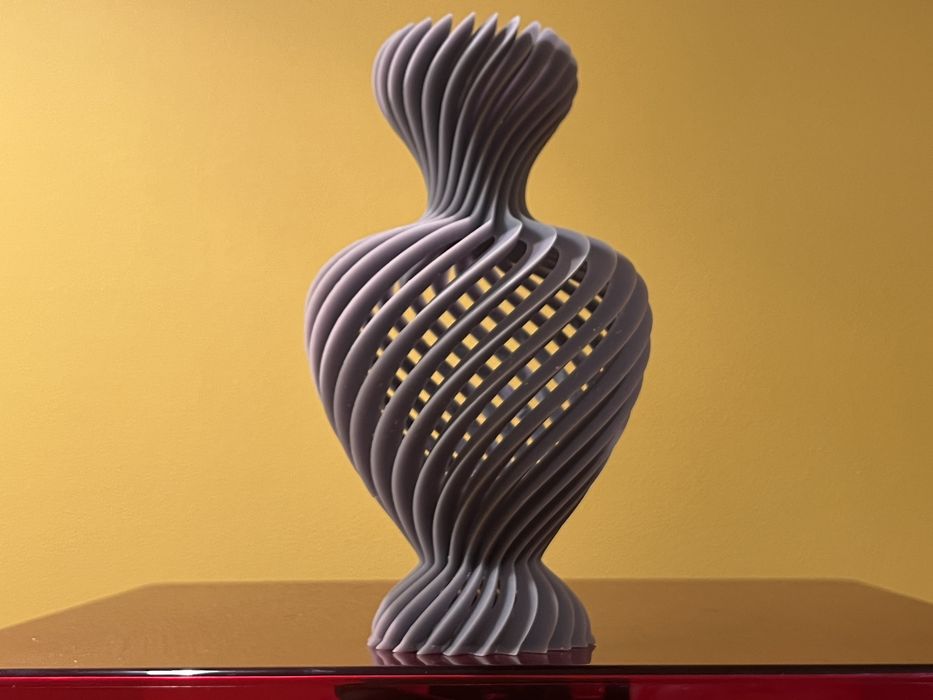

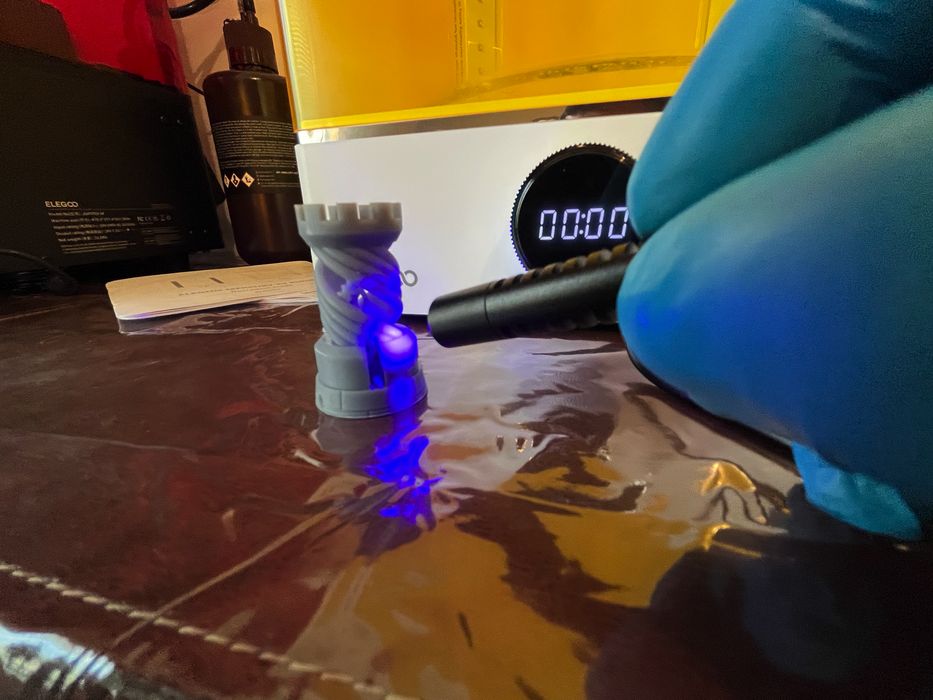

در ادامه بررسی، اقدام به چاپ گلدان مارپیچ کردیم. با توجه به ماهیت ظریف سازه، ما تصمیم گرفتیم که تارها را توخالی نکنیم. طراحی این مدل چالشی را در حذف تکیه گاه های داخلی ایجاد کرد که منجر به ترک خوردگی تین شد. خوشبختانه، نور ماوراء بنفش دستی ایستگاه درمان به کمک آمد. ما یک قطره رزین خشک نشده را روی ناحیه آسیب دیده ریختیم و از نور ماوراء بنفش دستی برای “جوش دادن” موثر قلاب به هم استفاده کردیم – یک راه حل بسیار خوب!

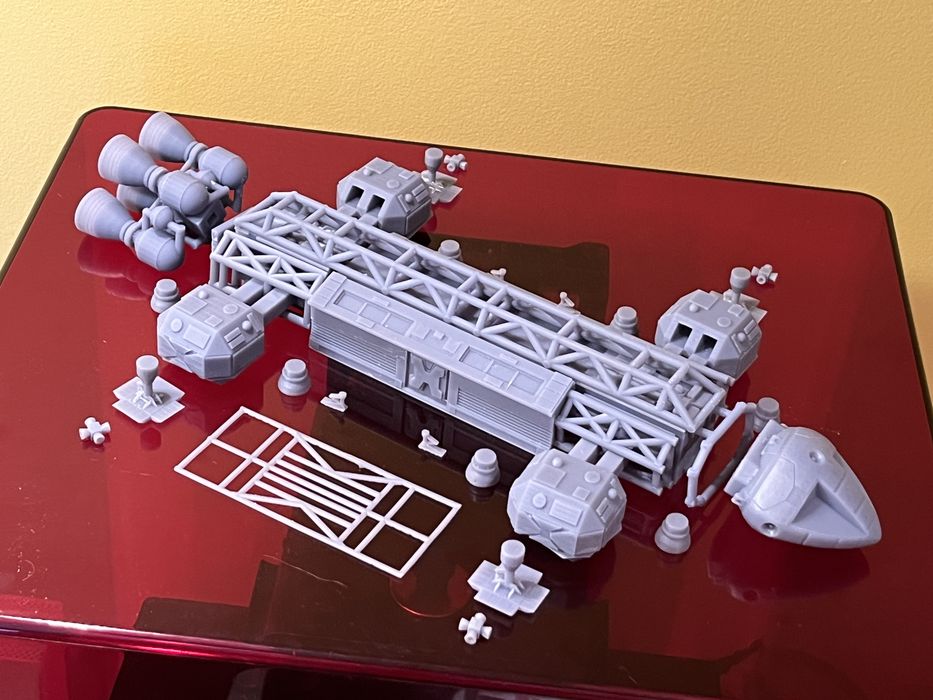

برای به پایان رساندن بررسی خود، چندین آزمایش پرینت تخت کامل را آغاز کردیم که شامل چندین بخش با اندازه های مختلف است. یکی از پروژه های قابل توجه، مدل Space 1999 Eagle بود. این مدل در مجموع 335 گرم رزین در دو جلسه چاپ جداگانه مصرف کرد. به طرز چشمگیری، ما هیچ شکستی را تجربه نکردیم و کیفیت هر جزء عالی بود.


ما بخشی از مدل را مونتاژ کردیم تا آن را در بررسی به نمایش بگذاریم، اما یک جلسه مونتاژ کامل و نقاشی را در زمان بعدی برنامه ریزی کردیم که بتوانیم توجه بیشتری را به آن اختصاص دهیم.

افکار نهایی Elegoo Jupiter SE

چاپگر Jupiter SE و Mercury XS Bundle در بسته بندی عالی، طراحی کارآمد و محافظت شده با لایه فوم فراوان وارد بازار شدند. در حالی که دستورالعمل‌های مونتاژ از فرمت‌های گام به گام سنتی منحرف می‌شد و تا حدودی مبهم بود، به طور بالقوه برای مبتدیان گیج‌کننده بود، ما فرآیند مونتاژ را ساده و سریع یافتیم.

بخوان:  ارتباط با خریداران چاپگر سه بعدی از طریق سفارشی سازی « Fabbaloo

Jupiter SE با صفحه نمایش لمسی پاسخگو و منوی بصری خود متمایز بود. نمایش اطلاعات دقیق پیشرفت چاپ یک ویژگی مفید بود. ما تحت تأثیر سیستم تغذیه خودکار رزین قرار گرفتیم، که نه تنها فرآیند چاپ را ساده می کند، بلکه تخلیه آسان مخزن را نیز تسهیل می کند – ویژگی که اغلب در چاپگرهای رزین وجود ندارد، اما برای نگهداری و ذخیره سازی حیاتی است.

استفاده از رزین مارک Elegoo کالیبراسیون نوردهی را ساده کرد و تنظیمات پیش‌فرض نمایه چاپگر دقیق بود. Elegoo چاپگر را با نسخه های رایگان Chitubox و Voxeldance Tango همراه کرد. ما در درجه اول از Chitubox 1.9.6 Beta01 استفاده کردیم که عملکرد کافی برای نیازهای ما را ارائه می کرد. کیفیت چاپ های Jupiter SE قابل توجه بود و تنها شکست ما به هندسه مدل نادیده گرفته شد تا عملکرد چاپگر.

تصفیه‌کننده هوای USB، در حالی که گنجانده‌ای متفکرانه است، فقط تا حدی بو و دود رزین را کاهش می‌دهد و شرایط کار با تهویه مناسب را ضروری می‌کند. دست زدن به درب بزرگ و سنگین نیاز به برنامه ریزی دقیق گردش کار برای جلوگیری از آلودگی رزین دارد. یک غفلت قابل توجه عدم وجود ورق FEP یدکی بود که معمولاً با چاپگرهای رزینی برای تعمیر و نگهداری همراه است. Elegoo به سرعت به بازخورد ما در این مورد با ارسال یک برگه یدکی پاسخ داد.

Mercury XS Bundle در عملکرد خود عالی بود. اتصال دستی UV روی ایستگاه درمان بسیار مفید بود. ایستگاه شستشو، اگرچه مؤثر بود، اما اندازه ای نداشت که مستقیماً صفحه ساخت Jupiter SE را در خود جای دهد، و باید چاپ ها را قبل از شستشو پاک کنید. این یک اشکال مهم نبود، زیرا حذف پشتیبانی قبل از شستشو به افزایش طول عمر IPA کمک کرد.

به طور کلی، Jupiter SE با کیفیت چاپ، ویژگی‌ها و سهولت استفاده ما را تحت تأثیر قرار داد. Elegoo کار قابل ستایشی با این چاپگر انجام داده است و ما مشتاقانه منتظر پروژه های چاپ آینده هستیم. کار خوب، Elegoo!

ELEGOO

پرینتر سه بعدی JUPITER SE

مبتدی 6/10

علاقهمند 9/10

تولید 8/10

بهترین ویژگی ها

✔️سیستم رزین

✔︎ گردش کار روی صفحه نمایش

✔︎ کیفیت و قابلیت اطمینان

پرسش ها

✖︎ دستورالعمل مونتاژ

✖︎ نسخه کامل اسلایسر

✖︎ درب قابل جدا شدن ناجور

این قسمت سوم از یک سری سه قسمتی است، لطفا قسمت های یک و دو را بخوانید.
