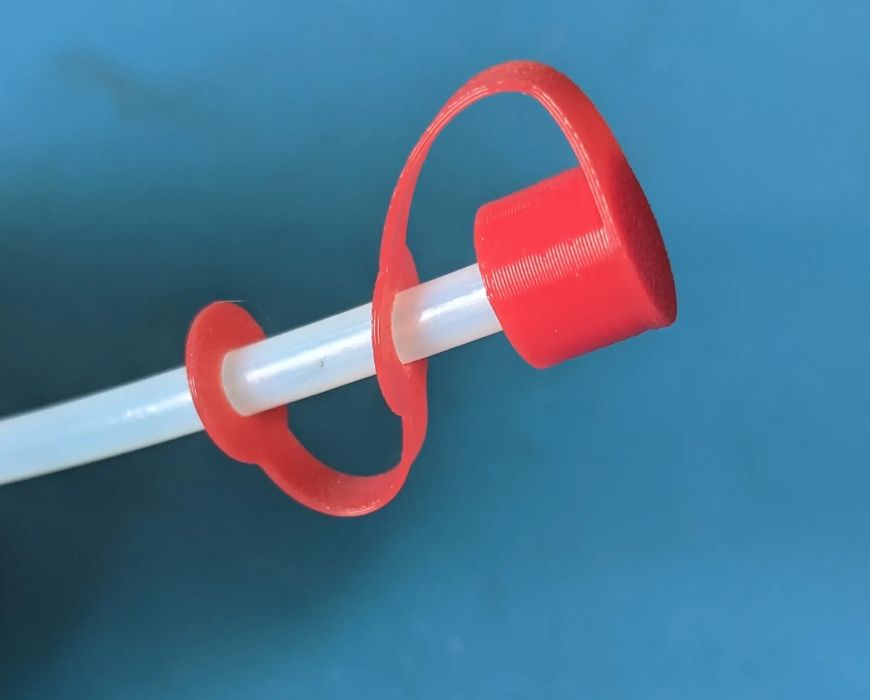

The Bowden Tube Cap (منبع: Fabbaloo)

انتخاب این هفته کلاهک لوله Bowden توسط WaltzingKea، مشارکت کننده Printables است.

این مورد کاملاً با رویکرد طراحی من مطابقت دارد: این یک آیتم بسیار کاربردی است که از نظر طراحی بسیار ساده است، چاپ آن آسان است و بسیار مفید است.

چیست؟ این یک درپوش است که می‌توان آن را روی انتهای یک لوله باز Bowden قرار داد، که معمولاً رشته‌ای را به انتهای داغ در یک چاپگر سه بعدی FFF رومیزی می‌برد.

درپوش انتهایی را می پوشاند و از نفوذ گرد و غبار و سایر مواد خارجی که می توانند فرآیند چاپ سه بعدی را آلوده کنند، جلوگیری می کند.

اما تو میگی گرد و خاک خیلی کمه! بله، درست است. اما گرد و غبار نیز می تواند جمع شود. انتهای داغ اساساً یک قیف است که اقلام می توانند به آرامی در پایین آن جمع شوند. با گذشت زمان، گرد و غبار در واقع می تواند باعث مشکلات جریان در حین پرینت سه بعدی شود و نیاز به تمیز کردن داشته باشد.

فرآیندهای تمیز کردن معمولاً شامل تکنیک معروف “کشش سرد” می شود یا در موارد جدی تر نیاز به برداشتن نازل برای درمان با مشعل دارد. همه آنها واقعاً نمی خواهید انجام دهید.

دور نگه داشتن گرد و غبار از قسمت داغ یک هدف است و مقداری از آن از لوله Bowden می آید.

معمولاً لوله Bowden وصل می شود و یک سر آن به اکسترودر متصل می شود و طرف دیگر به رشته باز می شود. اگر فیلامنت بارگیری شود، لوله پر می شود. با این حال، اگر هیچ رشته ای بارگذاری نشده باشد، شما یک لوله باز دارید که از طریق آن گرد و غبار می تواند وارد شود.

بخوان:  Fortify 12.5 میلیون دلار سرمایه جمع آوری می کند « Fabbaloo

توجه داشته باشید که این کلاه بدیهی است که در هر دو سر لوله های تغذیه کار می کند و بنابراین می تواند روی چاپگرهای سه بعدی غیر Bowden نیز کار کند. هر جایی که یک لوله فیلامنت PTFE با انتهای باز دارید می تواند مکانی مفید برای این کلاهک باشد.

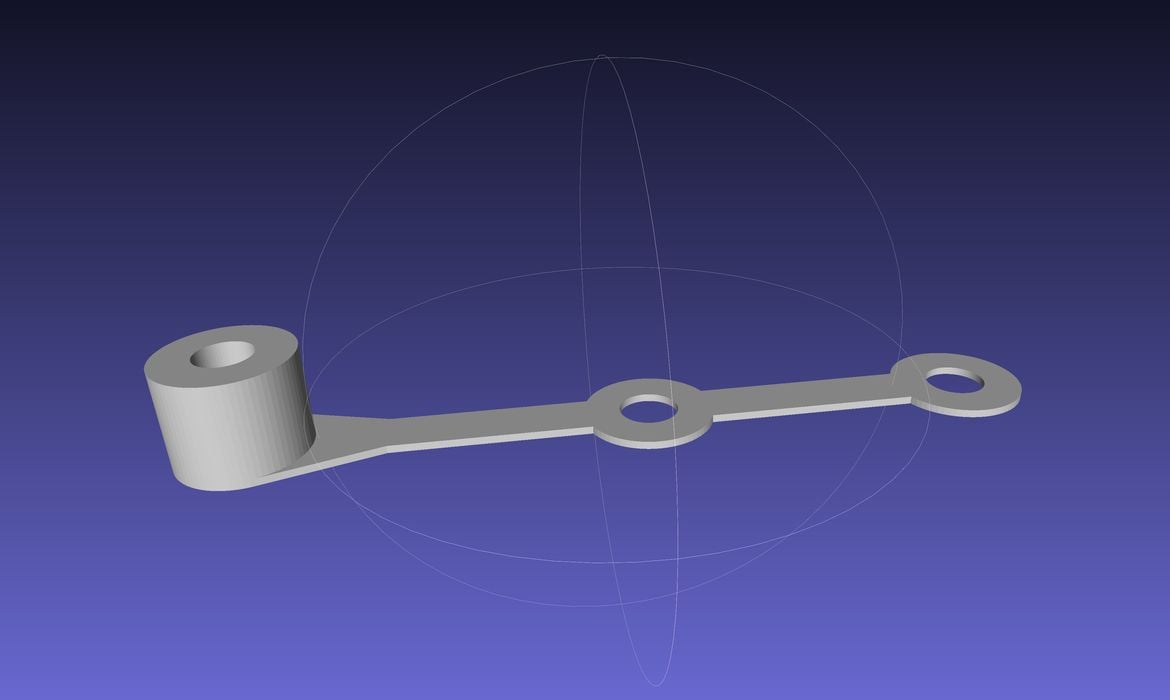

طرح قابل چاپ درپوش لوله Bowden (منبع: Fabbaloo)

چاپ این مورد تقریباً ساده است: ساده ترین مدل سه بعدی است که می توانید تصور کنید. برای این مورد نیازی به پشتیبانی نیست.

درپوش همچنین به اندازه کافی کوچک است که می تواند تعدادی از آنها را در یک کار چاپی چاپ کند. اگر چند چاپگر سه بعدی در کارگاه خود داشته باشید یا یکی از آن دستگاه های چند ماده ای با یک سری لوله باز داشته باشید، این کاری است که می توانید انجام دهید.

در نهایت، صفحه دانلود Printables شامل کد منبع OpenSCAD برای تولید مدل سه بعدی است. اگر اندازه لوله متفاوتی دارید، به عنوان مثال لوله های رشته ای 2.85 میلی متری بزرگتر هستند، می توان آن را به راحتی تغییر داد.

از طریق قابل چاپ
